AD séria

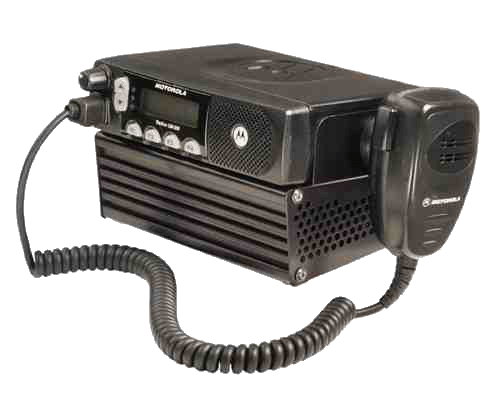

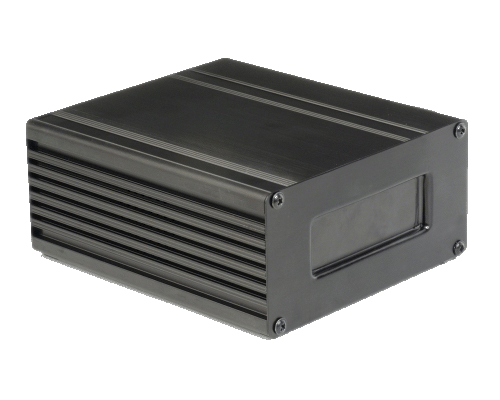

 Zdroje sú postavené na báze modernej spínacej technológie, ktorá zaručuje vysokú spoľahlivosť, účinnosť, minimálnu hmotnosť a malé rozmery. Sú vhodné ako napájacie zdroje rádiostaníc, priemyselných zariadení aj v kancelárii a iné. Zdroje sú vybavené ochranou proti prepätiu, skratu a obmedzením prúdu pri preťažení. Široký vstupný napájací rozsah 170 - 265V AC zaručuje kompatibilitu v rôznych aplikáciách. Štandardne sa dodávajú s výstupným napätím 12, 13.6, 24 a 48V DC. Mechanicky sú vyrobené z ťahaných AL - profilov s povrchovou úpravou eloxáciou. Vyrábajú sa v prevedeniach pre povrchovú montáž alebo montáž uchytením. Pre mobilné rádiostanice výrobcov KENWOOD, MOTOROLA, ICOM, MAXON, YAESU sú v ponuke desktop (stolové) prevedenia s možnosťou využitia výstupu na batériový (UPS) box s reproduktorom. |
Označenie napovedá o výrobku napríklad AD 115/230-12 108:
| AD | - | AC vstup a DC výstup |
| 115/230 | - | Automatický výber US a EU vstupného napätia |
| -12 | - | výstup 12V |
| 108 | - | 108W |
Druhy zdrojov AD série:
| Výstupné napätie: | Výkon: | Rozmer: | Váha: | ||
| 12Vdc | 24Vdc | 48Vdc | |||
| AD 115/230- 12 036 | AD 115/230- 24 036 | AD 115/230- 48 036 | 36W | 165 x 87 x 59mm | 675g |
| AD 115/230- 12 072 | AD 115/230- 24 072 | AD 115/230- 48 072 | 72W | 165 x 87 x 59mm | 675g |
| AD 115/230- 12 108 | AD 115/230- 24 108 | AD 115/230- 48 108 | 108W | 165 x 87 x 59mm | 675g |
| AD 115/230- 12 168 | AD 115/230- 24 168 | AD 115/230- 48 168 | 168W | 215 x 87 x 59mm | 900g |
| AD 115/230- 12 240 | AD 115/230- 24 240 | AD 115/230- 48 240 | 240W | 255 x 87 x 59mm | 1150g |
Technické údaje:
| Rozsah vstupného napätia | - | Auto-Select, 85-135Vac a 170-265Vac, 47-440Hz |
| Výstupné napätie | - | 13.6Vdc, 27.2Vdc alebo 54.4Vdc, +/- 4% |
| Výstupné zvlnenie | - | 50mVšš |
| Účinnosť | - | 85% |
| Izolácia medzi vstupmi a obalom / výstup Izolácia obalu na zem | - | 1.5kVac/3.0kVac rms |
| Normálna prevádzková teplota | - | -25ºC to +30ºC to |
| Skladovacia teplota | - | -25ºC to +100ºC |
| Maximálna teplota obalu | - | 70ºC pri plnom zaťažení |
| Prevádzková vlhkosť | - | 95% |
| Vyhotovenie | - | Eloxovaný hliník |
| Výstupné indikátory | - | Červená LED |
| Spôsob montáže | - | Montážny klip alebo gumové nohy. DIN koľajnice klipy k dispozícii ako zvláštnu objednávku |
 |  |
